目前大多數海洋浮標平臺的供電是使用化學能或者更換蓄電池的方式，但這種方法存在供電時間短，供電補給時間長，補給困難和補給成本高等諸多問題。南京歐陸電氣針對此類問題為客戶制定了一套為海洋浮標供電的風光互補供電方案，對其應用進行配置和設計，經過海洋平臺上的應用后得出，風光互補發電系統是海洋浮標供電的良好方案。 

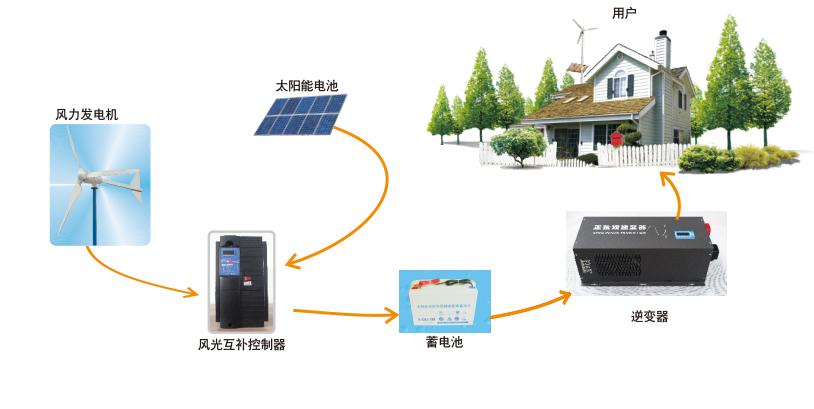

圖1 南京歐陸電氣風光互補發電系統介紹

該系統是一套為外部提供電源供應的系統，是利用風力發電機組和太陽能電池方陣，將發出的電能通過控制器存儲到蓄電池組中，當用戶需要用電時，控制器控制其輸出，也可通過逆變器逆變后供應給交流負載。

該系統由風力發電機組與太陽能電池板互補供電，夜間和陰雨天無陽光時由風能發電，晴天由太陽能發電，在既有風又有太陽的情況下兩者同時發揮作用，實現了全天候的發電功能，比單用風力發電機組和太陽能更經濟、科學。

如圖1所示，風光互補發電系統主要包含小型風力發電機（含立桿）、太陽能電池組件（含支架）、蓄電池組、風光互補控制器，逆變器（交流負載）等。

風光互補控制器控制風力發電機和太陽能電池組件將發的電量?jī)?chǔ)存到蓄電池中，并對風力發電機組的轉速進行控制和進行電池管理。當需要使用交流電時，則通過逆變器為負載供應電源。

考慮海洋環境復雜多變，臺風頻繁，因此大型風力發電機在平臺的安裝因?yàn)榘踩珕?wèn)題受到限制，一般盡量減少風力發電機組的受風面積從而讓浮標平臺更加平衡和穩定，也有通過多個小型風力發電機組并聯后為系統供電。對于用電量不大的浮標平臺，則可以使用500W風力發電機。南京歐陸電氣自主研發生產的500W風力發電機組在平均風速為8m/s時可以達到額定功率，基本滿足常規用電需求。對于海洋上12m/s以上的風速，配套風光互補控制器自動對風力發電機組進行卸荷做降速控制，而在臺風天氣控制器控制風力發電機組執行機械剎車和電磁剎車讓之停轉來實現自身進行保護。

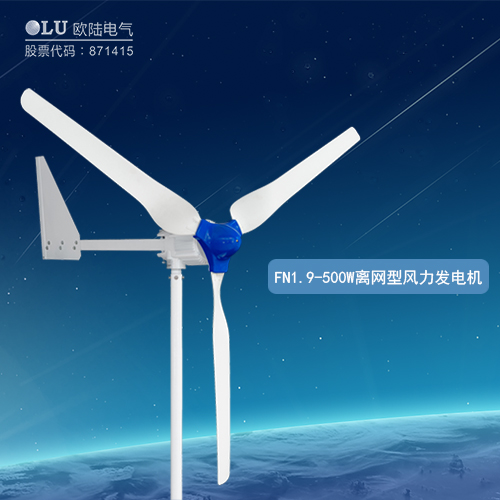

圖2  南京歐陸電氣FN1.9-500W離網型風力發電機

南京歐陸電氣自主研發生產的風光互補發電系統除了應用在小型海洋浮標之外，海洋養殖、捕撈漁船供電、大型浮標上、海洋氣象觀測、海洋雷達現測站、海洋水聲處理中心、衛星通訊中繼、無人島監控等等都有著廣泛的用途。

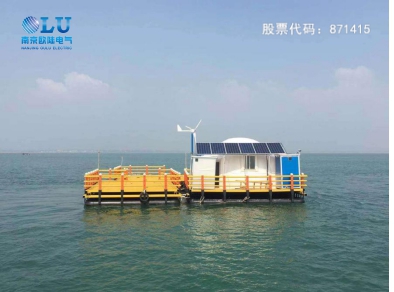

圖3  南京歐陸電氣風光互補供電系統在海洋浮標上的應用案例

風光互補發電系統用途廣泛，但用在海洋漂浮浮標和平臺上較少，因?yàn)檫@對系統的防臺風和防腐蝕以及系統可靠性提出了更高的要求。南京歐陸電氣十二年來自主研發生產的小型風力發電機和控制器在海洋浮標實際應用中積累著大量經驗，選擇可靠的風力發電機和配套組件，將大大提高海洋浮標平臺的生存期和使用范圍。
